投新集某礦采用TS-G2104L系列鋼絲繩探傷系統，系統按照煤礦安標準設計，采用天候無人值守自動探傷監管模式，面、及時了解運行中鋼絲繩的使用狀況，保障生產安。

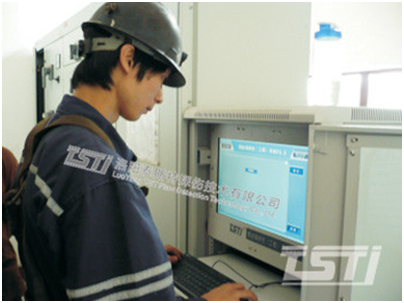

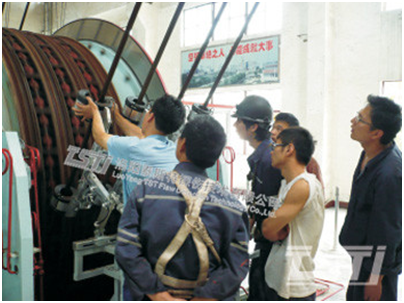

案例分析: 該方案為四繩同步在線檢測，探傷裝置和磁化裝置裝在可移動平臺上，通過平臺滑動及支撐臂伸縮進行在線檢測和離線維護。智能數據處理工作站裝在移動平臺側面，通訊聯通附件（電纜）進入地下室，沿橋架回到絞車房控制臺，系統主令控制主站裝在控制臺附近。該方案的系統性能有以下四個點：

1、適應性好：充分考慮了使用環境的溫度（-30oC~+55oC）、濕度、淋水、結冰等自然環境因素，研究實驗中已完成各項耐受性能、型式試驗；

2、維護方便：位于絞車房摩擦輪下出繩處，操作空間大，易于對檢測系統進行定期檢查維護。安裝后系統堅固耐用、長期免維護。前探傷裝置結構采用可移動平臺形式，需要檢測時將移動平臺沿軌道推到檢測位置，不需要檢測時將移動平臺移置邊，不影響換繩或維護摩擦輪工作的進行；

3、檢測穩定：方案檢測點選在絞車房摩擦輪下出繩處，由于剛經過摩擦輪，鋼絲繩擺動幅度?。ā?span>10mm內），利于實現可靠穩定檢測；

4、檢測范圍：由于采用四繩同步在線檢測方式，繩檢測覆蓋范圍大，有檢測繩長為630米，占繩長（680米）的92%。并保證了所有經過摩擦輪并彎曲（易疲勞）的繩段都在有檢測范圍內。
